Trong hệ thống điện mặt trời, cáp DC 4.0mm² là bộ phận có nhiệm vụ truyền tải dòng điện một chiều từ các tấm pin đến inverter hoặc các thiết bị liên quan. Dù là một thành phần có cấu tạo tương đối đơn giản, cáp DC lại phải làm việc liên tục trong điều kiện ngoài trời, chịu tác động của nắng nóng, tia UV, mưa, độ ẩm và nhiệt độ thay đổi theo thời gian.

Chính vì vậy, lắp đặt cáp DC 4.0 không đúng kỹ thuật có thể khiến lớp cách điện nhanh lão hóa, mối nối phát nhiệt, tăng tổn hao điện năng và làm giảm độ ổn định của hệ thống. Đáng chú ý, nhiều trường hợp cáp bị xuống cấp không xuất phát từ chất lượng dây dẫn mà đến từ cách lựa chọn, đấu nối và thi công chưa đúng. Vậy đâu là những sai lầm thường gặp khi lắp đặt cáp DC 4.0? Hãy cùng tìm hiểu chi tiết.

Sử dụng cáp điện thông thường thay cho cáp DC chuyên dụng

Đây là một trong những sai lầm đáng chú ý nhất. Hệ thống điện mặt trời được lắp đặt chủ yếu ngoài trời, vì vậy cáp DC phải chịu:

• Tia UV trong thời gian dài.
• Nhiệt độ cao.
• Mưa và độ ẩm.
• Sự thay đổi nhiệt độ liên tục.
• Tác động cơ học trong quá trình thi công và vận hành.

Trong khi đó, không phải loại cáp điện thông thường nào cũng được thiết kế cho môi trường và ứng dụng PV. Vì vậy, việc cùng tiết diện 4.0mm² không có nghĩa hai loại cáp có khả năng sử dụng giống nhau.

Cáp DC solar chuyên dụng thường được thiết kế với vật liệu cách điện và lớp vỏ phù hợp với môi trường của hệ thống quang điện. Khi lựa chọn cáp, nên ưu tiên sản phẩm đáp ứng các tiêu chuẩn dành cho cáp PV như EN 50618 hoặc IEC 62930, tùy yêu cầu của hệ thống.

Chọn cáp DC 4.0mm² chỉ dựa vào công suất tấm pin

Một sai lầm khác là nghĩ rằng chỉ cần biết công suất tấm pin là có thể quyết định tiết diện cáp. Trên thực tế, việc lựa chọn cáp DC 4.0mm² cần xem xét nhiều yếu tố:

• Điện áp hệ thống.
• Dòng điện của chuỗi pin.
• Chiều dài tuyến cáp.
• Nhiệt độ môi trường.
• Phương pháp lắp đặt.
• Khả năng chịu dòng của cáp.
• Mức sụt áp cho phép.

Dòng điện có thể được tính theo công thức cơ bản:

I = P / U

Trong đó:

• I: dòng điện (A)
• P: công suất (W)
• U: điện áp (V)

Tuy nhiên, đây chỉ là bước tham khảo ban đầu. Việc lựa chọn tiết diện cuối cùng cần dựa trên thiết kế cụ thể của hệ thống.

Có những hệ thống phù hợp với cáp 4.0mm² nhưng cũng có trường hợp cần sử dụng cáp DC 6.0mm² hoặc tiết diện lớn hơn. Không nên chọn cáp chỉ vì giá thành thấp hơn mà bỏ qua tính toán kỹ thuật.

Để cáp DC 4.0 tiếp xúc trực tiếp với mái hoặc bề mặt sắc nhọn

Trong quá trình thi công, một số công trình có thể để cáp nằm trực tiếp trên mái hoặc tiếp xúc với các cạnh kim loại. Điều này có thể tạo ra:

• Ma sát.
• Trầy xước vỏ cáp.
• Tác động cơ học.
• Tăng nhiệt cục bộ.
• Nguy cơ hư hỏng lớp cách điện.

Theo thời gian, lớp vỏ bảo vệ có thể bị ảnh hưởng và làm giảm độ an toàn của tuyến cáp.

Cách khắc phục

Nên bố trí cáp:

• Gọn gàng.
• Có điểm cố định phù hợp.
• Tránh cạnh sắc.
• Tránh vị trí có nguy cơ bị đè hoặc kéo căng.
• Không để dây tạo thành các vòng treo không cần thiết.

Đặc biệt, không nên dùng các vật liệu hoặc phương pháp cố định có thể làm cáp bị ép mạnh hoặc gây tổn thương lớp vỏ.

Không cố định cáp đúng cách

Cáp DC trên hệ thống điện mặt trời thường được lắp đặt ngoài trời. Nếu dây bị thả tự do hoặc không được cố định đúng cách, gió và chuyển động của hệ thống có thể khiến cáp:

• Va chạm với khung pin.
• Cọ sát vào thanh rail.
• Tiếp xúc với mái.
• Bị kéo căng tại đầu MC4.
• Tạo vòng dây không cần thiết.

Đây là những tác động tưởng như nhỏ nhưng nếu diễn ra trong thời gian dài có thể ảnh hưởng đến tuổi thọ của cáp. Giải pháp:

Nên sử dụng phụ kiện cố định chuyên dụng cho cáp solar và bố trí đường dây theo tuyến rõ ràng. Không nên để trọng lượng của đoạn dây kéo trực tiếp lên đầu MC4.

Uốn cáp DC 4.0 quá gấp

Cáp DC có bán kính uốn tối thiểu theo quy định của từng nhà sản xuất.

Việc bẻ cáp quá gấp có thể làm ảnh hưởng đến cấu trúc bên trong của dây hoặc tạo áp lực lên lớp cách điện.

Đặc biệt, không nên cố ép cáp vào những góc quá hẹp chỉ để hệ thống trông gọn hơn.

Nguyên tắc

Khi thi công, nên tuân thủ bán kính uốn tối thiểu do nhà sản xuất quy định.

Đây là thông số cần được kiểm tra trong datasheet của từng loại cáp.

Đấu nối MC4 không đúng kỹ thuật

Cáp DC 4.0 thường được kết nối với các đầu nối MC4 hoặc đầu nối PV tương thích. Nếu bấm đầu MC4 không đúng kỹ thuật, mối nối có thể xảy ra tình trạng:

• Tiếp xúc kém.
• Điện trở tiếp xúc tăng.
• Phát nhiệt.
• Chân tiếp điểm bị lỏng.
• Nước hoặc hơi ẩm xâm nhập.

Một trong những lỗi phổ biến là sử dụng kìm bấm không chuyên dụng hoặc bấm chân tiếp điểm không đúng khuôn. Để hạn chế rủi ro, nên sử dụng kìm bấm MC4 chuyên dụng và tuân thủ hướng dẫn của nhà sản xuất đầu nối.

Trộn đầu MC4 không tương thích

Không nên mặc định rằng tất cả đầu nối có hình dạng giống MC4 đều có thể kết nối với nhau. Các đầu nối từ những nhà sản xuất khác nhau có thể có sự khác biệt về:

• Kích thước chân tiếp điểm.
• Cấu tạo khóa.
• Gioăng.
• Vật liệu.
• Thông số điện.
• Yêu cầu lắp đặt.

Việc sử dụng các đầu nối không được xác nhận tương thích có thể làm tăng nguy cơ tiếp xúc không ổn định. Tốt nhất nên sử dụng cáp và đầu nối tương thích theo khuyến cáo của nhà sản xuất, đồng thời kiểm tra thông số trước khi thi công.

Tuốt cáp quá dài hoặc làm hỏng lõi đồng

Khi đấu nối cáp DC 4.0, thao tác tuốt dây cần được thực hiện bằng dụng cụ phù hợp. Nếu tuốt quá dài:

→ Phần lõi dẫn điện có thể bị lộ ra ngoài.

Nếu dùng dao cắt vào lõi:

→ Có thể làm đứt hoặc tổn thương các sợi đồng.

Nếu lõi bị xòe:

→ Mối bấm có thể không đạt yêu cầu.

Do đó, nên sử dụng kìm tuốt cáp chuyên dụng và thực hiện theo chiều dài được quy định bởi loại đầu nối đang sử dụng.

Bấm đầu cáp không đủ lực

Một mối bấm MC4 không chắc chắn có thể làm tăng điện trở tiếp xúc. Khi dòng điện chạy qua điểm tiếp xúc có điện trở cao, nhiệt có thể phát sinh tại vị trí này. Nếu tình trạng kéo dài, có thể dẫn đến:

• Nhiệt độ đầu nối tăng.
• Lão hóa vật liệu.
• Biến dạng đầu nối.
• Suy giảm khả năng tiếp xúc.
• Tăng nguy cơ sự cố.

Vì vậy, việc bấm đầu cáp cần sử dụng đúng loại kìm và đúng khuôn bấm, đồng thời kiểm tra mối bấm sau khi hoàn thiện.

Không kiểm tra cực tính trước khi đấu nối

Hệ thống điện mặt trời sử dụng dòng điện một chiều nên cực dương (+) và cực âm (-) cần được xác định chính xác. Việc đấu nhầm cực có thể gây ra sự cố cho thiết bị và ảnh hưởng đến quá trình vận hành hệ thống. Trước khi kết nối cáp DC vào inverter hoặc các thiết bị liên quan, cần kiểm tra:

• Cực dương.
• Cực âm.
• Điện áp chuỗi.
• Tình trạng đầu nối.

Đối với các hệ thống có điện áp DC cao, thao tác kiểm tra cần được thực hiện bởi người có chuyên môn và tuân thủ quy trình an toàn điện.

Để cáp DC tiếp xúc với nước hoặc vị trí dễ đọng nước

Cáp solar được thiết kế để sử dụng ngoài trời, nhưng điều đó không có nghĩa là có thể lắp đặt tùy ý. Nếu đầu nối hoặc tuyến cáp được bố trí tại vị trí dễ đọng nước, việc thoát nước kém có thể làm tăng nguy cơ hơi ẩm xâm nhập vào các điểm kết nối. Đặc biệt cần chú ý:

• Không đặt đầu nối trực tiếp trên mái.
• Không tạo điểm trũng khiến nước đọng.
• Không để đầu MC4 nằm trong khu vực thường xuyên ngập nước.
• Bố trí tuyến cáp có khả năng thoát nước tốt.

Không chừa chiều dài cáp hợp lý

Một số công trình cố gắng tiết kiệm cáp bằng cách cắt dây quá sát. Điều này có thể khiến:

• Cáp bị căng.
• Đầu MC4 chịu lực kéo.
• Khó bảo trì.
• Khó thay thế đầu nối.
• Khó xử lý khi cần kiểm tra hệ thống.

Ngược lại, để cáp quá dài cũng không tốt vì làm tăng chiều dài tuyến dây và có thể làm tăng tổn hao. Giải pháp tốt nhất là tính toán chiều dài phù hợp ngay từ khâu thiết kế và thi công.

Bỏ qua việc kiểm tra cáp sau khi lắp đặt

Sau khi hoàn thiện, không nên chỉ nhìn bằng mắt và đưa hệ thống vào vận hành ngay. Cần kiểm tra tổng thể:

Kiểm tra ngoại quan

• Vỏ cáp có bị trầy xước không?
• Có vị trí nào bị gập quá mức không?
• Cáp có tiếp xúc với cạnh sắc không?
• Các đoạn dây đã được cố định chưa?

Kiểm tra đầu nối

• MC4 đã khóa đúng chưa?
• Đầu nối có bị lỏng không?
• Có dấu hiệu biến dạng không?
• Gioăng có được lắp đúng không?

Kiểm tra điện

Tùy quy mô hệ thống, có thể thực hiện các phép kiểm tra cần thiết như:

• Kiểm tra cực tính.
• Kiểm tra điện áp.
• Kiểm tra cách điện.
• Kiểm tra liên tục mạch.
• Kiểm tra tình trạng mối nối.

Các phép đo điện nên được thực hiện bởi người có chuyên môn và thiết bị phù hợp.

Chọn cáp DC 4.0 giá rẻ nhưng không rõ nguồn gốc

Giá thành là một yếu tố quan trọng nhưng không nên là tiêu chí duy nhất khi lựa chọn cáp cho hệ thống điện mặt trời. Một cuộn cáp DC 4.0mm² giá rẻ nhưng không có thông tin rõ ràng về:

• Nhà sản xuất.
• Tiêu chuẩn.
• Vật liệu.
• Điện áp định mức.
• Chứng nhận.
• Datasheet.

Có thể khiến chủ đầu tư khó đánh giá chất lượng thực tế. Đối với hệ thống được kỳ vọng vận hành trong nhiều năm, nên ưu tiên sản phẩm có nguồn gốc rõ ràng và hồ sơ kỹ thuật đầy đủ.

Đọc thêm: Báo giá cáp DC 4.0 mới nhất 2026 và những yếu tố ảnh hưởng đến giá

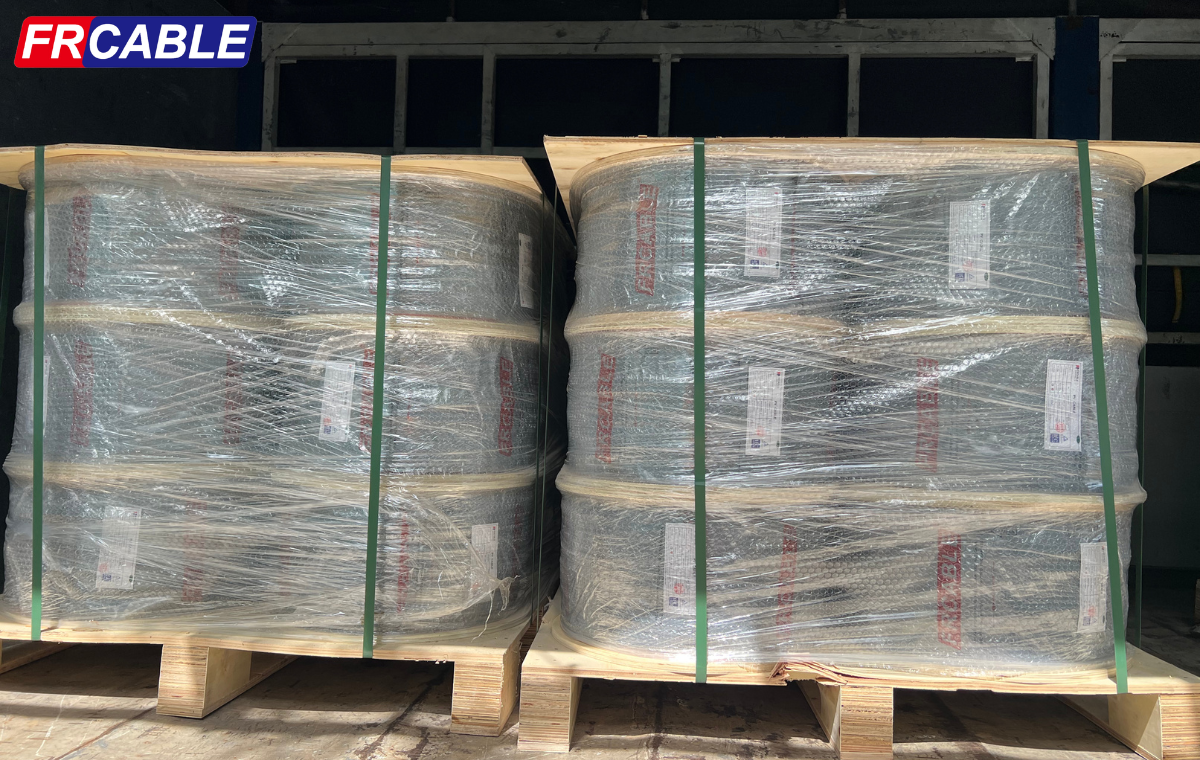

FR-CABLE 4.0mm² – lựa chọn cáp DC chuyên dụng cho hệ thống điện mặt trời

FR-CABLE FREI041 4.0mm² là dòng cáp DC được thiết kế cho ứng dụng trong hệ thống điện mặt trời.

Một số đặc điểm nổi bật của sản phẩm:

• Tiết diện: 4.0mm².
• Điện áp định mức: 1.5kV DC.
• Cách điện XLPO.
• Khả năng chống tia UV.
• Halogen Free.
• Flame Retardant.
• Đáp ứng TÜV EN 50618 và IEC 62930.
• Tuổi thọ thiết kế lên đến 25 năm trong điều kiện sử dụng phù hợp.

FR-CABLE phù hợp cho các tuyến kết nối DC trong hệ thống điện mặt trời khi được lựa chọn theo đúng thiết kế kỹ thuật. Tuy nhiên, chất lượng cáp chỉ là một phần của hệ thống. Để đảm bảo độ bền, quá trình thiết kế – lựa chọn – đấu nối – cố định – kiểm tra đều cần được thực hiện đúng kỹ thuật.

Checklist lắp đặt cáp DC 4.0 đúng kỹ thuật

Trước khi bàn giao hệ thống, có thể sử dụng checklist đơn giản sau:

Hạng mục	Kiểm tra
Đúng tiết diện cáp	✓
Đúng điện áp định mức	✓
Cáp chuyên dụng cho PV	✓
Có tiêu chuẩn phù hợp	✓
Không bị trầy xước	✓
Không uốn quá mức	✓
Không tiếp xúc cạnh sắc	✓
Cáp được cố định chắc chắn	✓
MC4 tương thích	✓
Đầu nối được bấm đúng kỹ thuật	✓
Kiểm tra cực tính	✓
Kiểm tra điện trước khi vận hành	✓

Checklist này giúp hạn chế những lỗi cơ bản có thể ảnh hưởng đến độ an toàn và tuổi thọ của hệ thống.

Cáp DC 4.0mm² là một thành phần quan trọng trong hệ thống điện mặt trời, nhưng độ bền của cáp không chỉ phụ thuộc vào chất lượng sản phẩm. Việc chọn sai loại cáp, chọn sai tiết diện, để cáp tiếp xúc với cạnh sắc, uốn quá mức, cố định không đúng, bấm MC4 sai kỹ thuật hoặc bỏ qua bước kiểm tra sau lắp đặt đều có thể khiến hệ thống nhanh xuống cấp và phát sinh chi phí bảo trì về sau.

Vì vậy, khi thi công hệ thống điện mặt trời, hãy lựa chọn cáp DC chuyên dụng, có nguồn gốc rõ ràng, đáp ứng tiêu chuẩn phù hợp và kết hợp với quy trình lắp đặt đúng kỹ thuật. FR-CABLE 4.0mm² là một trong những lựa chọn dành cho hệ thống điện mặt trời với cấu tạo chuyên dụng, điện áp 1.5kV DC, khả năng chống UV và đáp ứng các tiêu chuẩn dành cho cáp PV.

Lựa chọn đúng cáp – thi công đúng kỹ thuật – bảo vệ hệ thống bền vững trong nhiều năm.
