Dây cáp năng lượng mặt trời là gì?

Dây cáp năng lượng mặt trời là loại cáp chuyên dụng dùng để kết nối các tấm pin năng lượng mặt trời với inverter, bộ điều khiển sạc hoặc hệ thống lưu trữ điện. Loại cáp này được thiết kế để chịu được tia UV, nhiệt độ cao, độ ẩm và các điều kiện thời tiết khắc nghiệt ngoài trời trong thời gian dài.

Để đảm bảo hệ thống hoạt động an toàn và đạt hiệu suất cao, việc đấu nối đầu MC4 với dây cáp năng lượng mặt trời cần được thực hiện đúng kỹ thuật.

Đầu nối MC4 là gì?

Đầu nối MC4 (Multi-Contact 4mm) là loại đầu nối tiêu chuẩn được sử dụng phổ biến trong các hệ thống điện mặt trời hiện nay.

Ưu điểm của đầu nối MC4:

• Chống nước, chống bụi đạt chuẩn IP67/IP68.
• Kết nối chắc chắn, hạn chế phát sinh hồ quang điện.
• Chịu được điện áp DC cao.
• Dễ dàng lắp đặt và bảo trì.
• Tuổi thọ cao, phù hợp môi trường ngoài trời.

Dụng cụ cần chuẩn bị

Trước khi đấu nối MC4 với dây cáp năng lượng mặt trời, cần chuẩn bị:

• Dây cáp năng lượng mặt trời đạt chuẩn.
• Đầu nối MC4 đực và cái.
• Kìm bấm MC4 chuyên dụng.
• Kìm tuốt dây.
• Kìm cắt cáp.
• Đồng hồ đo điện (nếu cần kiểm tra).

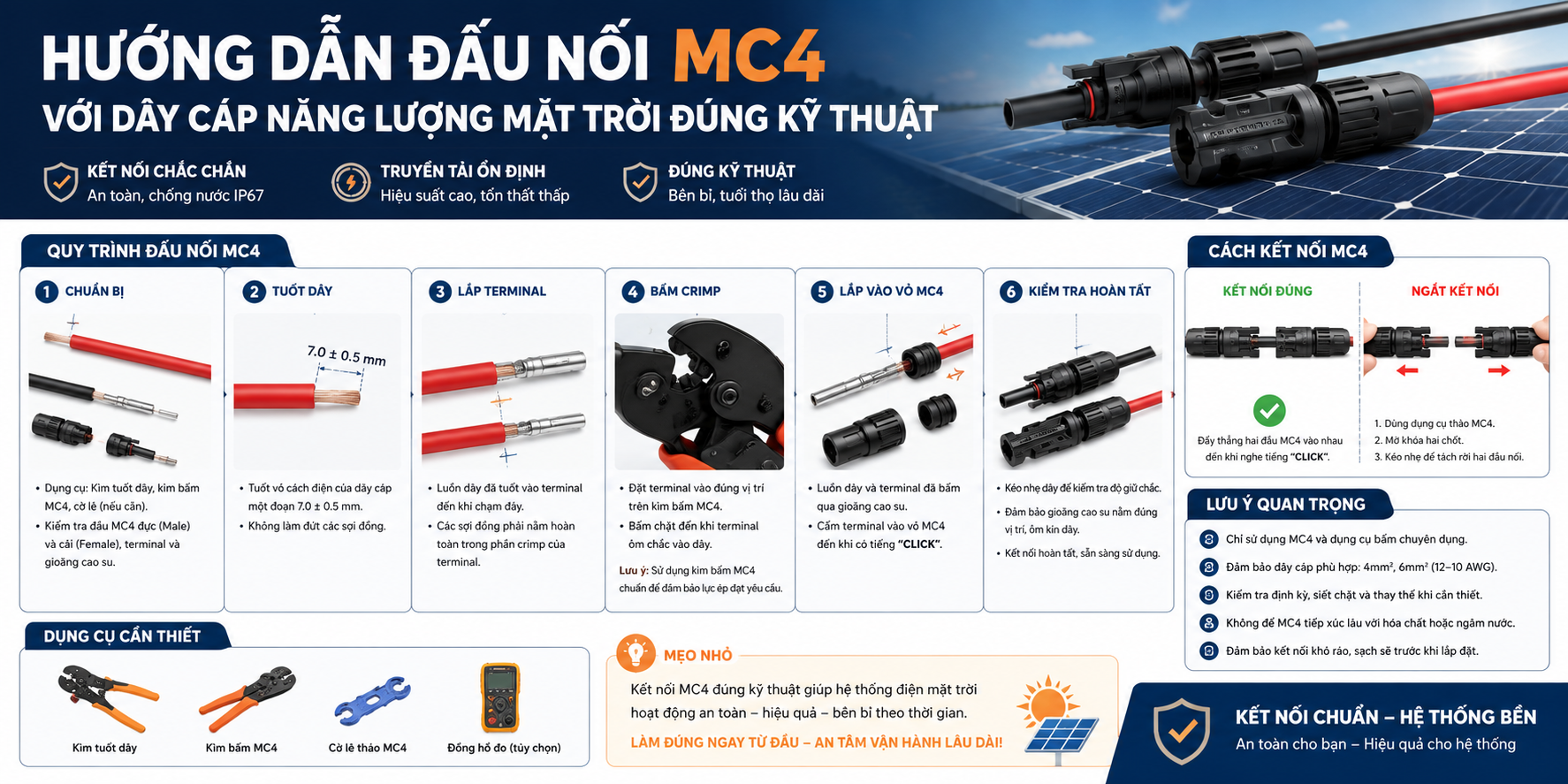

Hướng dẫn đấu nối MC4 với dây cáp năng lượng mặt trời

Bước 1: Cắt dây cáp theo chiều dài cần thiết

Xác định khoảng cách lắp đặt và cắt dây cáp năng lượng mặt trời với chiều dài phù hợp để tránh lãng phí và giảm tổn thất điện năng.

Bước 2: Tuốt lớp vỏ cách điện

Dùng kìm tuốt dây bóc khoảng 6 – 8 mm lớp vỏ cách điện ở đầu dây.

Lưu ý:

• Không làm đứt hoặc tổn thương lõi đồng.
• Tuốt đúng chiều dài theo khuyến nghị của nhà sản xuất MC4.

Bước 3: Luồn các bộ phận của đầu MC4

Tháo rời đầu MC4 và luồn theo thứ tự:

1. Nắp siết cáp.
2. Ron chống nước.
3. Thân đầu nối.

Nhiều người thường quên bước này và phải tháo lắp lại từ đầu.

Bước 4: Bấm cos vào lõi dây

Đưa phần lõi đồng vào chân kim loại của MC4.

Sử dụng kìm bấm chuyên dụng để ép chặt cos vào dây cáp năng lượng mặt trời.

Yêu cầu:

• Cos phải được bấm chắc chắn.
• Không bị lỏng hoặc tuột khi kéo nhẹ.

Bước 5: Lắp chân cos vào thân MC4

Đẩy phần chân kim loại đã bấm vào thân MC4 cho đến khi nghe tiếng “tách”.

Kiểm tra lại bằng cách kéo nhẹ để đảm bảo chân tiếp xúc đã khóa đúng vị trí.

Bước 6: Siết chặt đầu nối

Đẩy ron chống nước vào đúng vị trí và vặn chặt nắp khóa MC4.

Việc siết đúng lực giúp:

• Tăng khả năng chống nước.
• Chống bụi bẩn xâm nhập.
• Nâng cao tuổi thọ đầu nối.

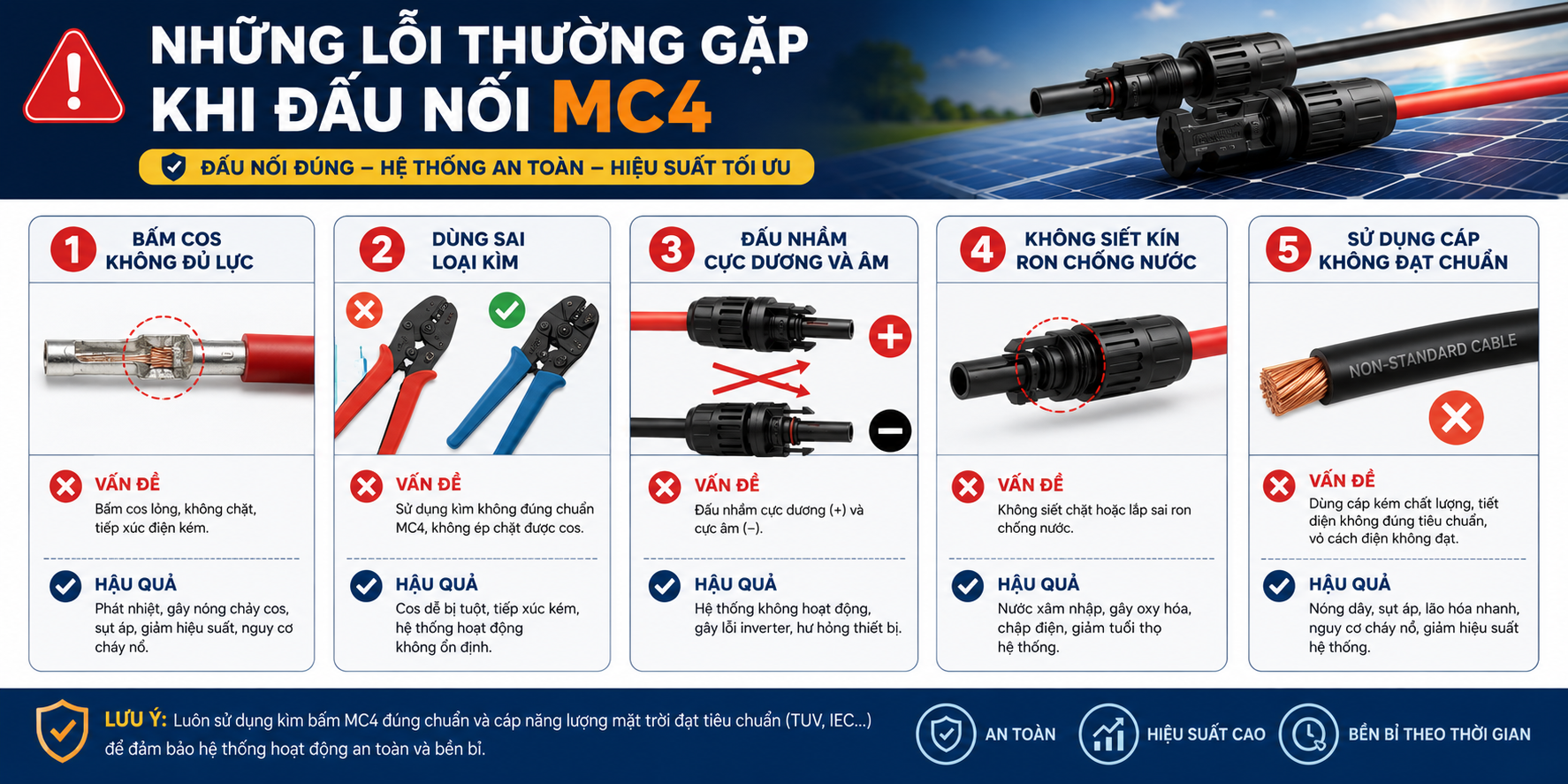

Những lỗi thường gặp khi đấu nối MC4

Bấm cos không đủ lực

Dễ gây phát nhiệt tại điểm tiếp xúc, làm giảm hiệu suất hệ thống.

Dùng sai loại kìm

Kìm thông thường không đảm bảo độ ép chuẩn như kìm bấm MC4 chuyên dụng.

Đấu nhầm cực dương và âm

Có thể gây lỗi hệ thống hoặc hư hỏng inverter.

Không siết kín ron chống nước

Nước và độ ẩm có thể xâm nhập gây oxy hóa đầu nối.

Sử dụng cáp không đạt chuẩn

Dây cáp năng lượng mặt trời kém chất lượng thường nhanh lão hóa, nứt vỏ và gây suy giảm hiệu suất hệ thống.

Vì sao nên chọn dây cáp năng lượng mặt trời chất lượng cao?

Một hệ thống điện mặt trời chỉ hoạt động hiệu quả khi toàn bộ thiết bị đạt tiêu chuẩn, đặc biệt là dây dẫn DC.

Dây cáp năng lượng mặt trời chất lượng cao giúp:

• Giảm tổn thất điện năng.
• Chống tia UV và thời tiết khắc nghiệt.
• Chống cháy lan.
• Tuổi thọ trên 25 năm.
• Đảm bảo an toàn vận hành cho hệ thống.

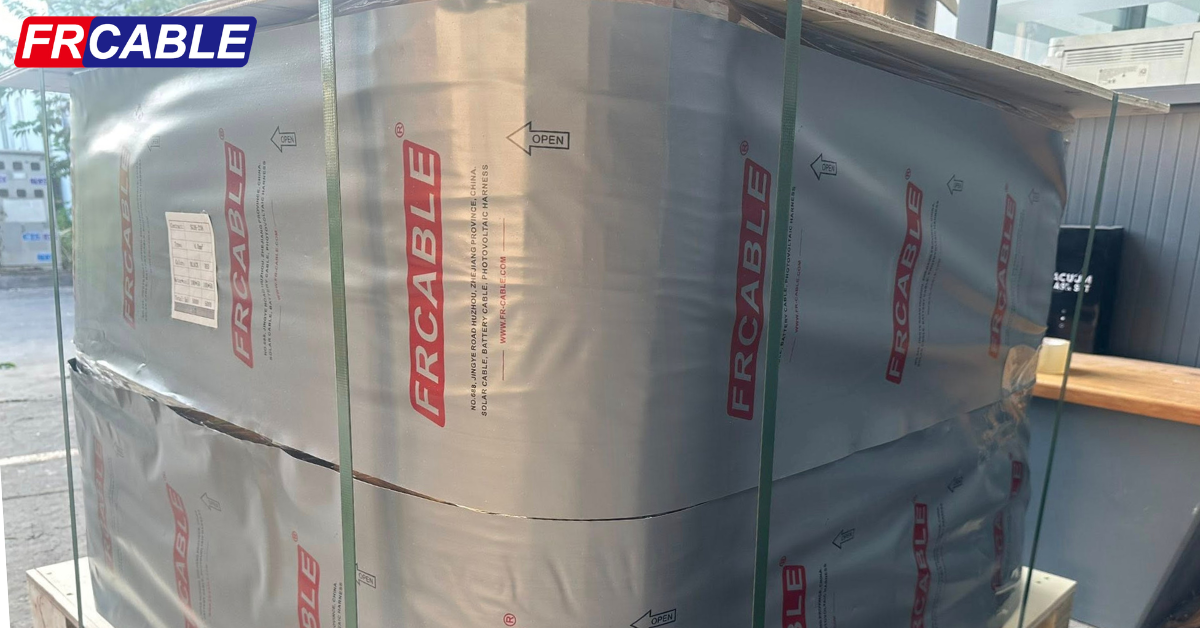

Các dòng cáp chuyên dụng như FRCABLE Solar Cable hiện đang được nhiều đơn vị EPC và nhà thầu điện mặt trời tin dùng nhờ độ bền và khả năng vận hành ổn định.

Kết luận

Việc đấu nối MC4 với dây cáp năng lượng mặt trời đúng kỹ thuật là yếu tố quan trọng giúp hệ thống điện mặt trời vận hành an toàn, ổn định và đạt hiệu suất tối ưu. Hãy sử dụng đầu nối MC4 chất lượng cùng dây cáp đạt tiêu chuẩn để đảm bảo tuổi thọ lâu dài cho toàn bộ hệ thống.

Nếu cần tư vấn lựa chọn dây cáp năng lượng mặt trời phù hợp cho dự án điện mặt trời dân dụng hoặc công nghiệp, hãy liên hệ Global Energy để được hỗ trợ nhanh chóng và chính xác.
