Trong hệ thống điện mặt trời, cáp DC 4.0mm² và đầu nối MC4 là hai linh kiện quan trọng giúp truyền tải dòng điện một chiều từ tấm pin năng lượng mặt trời đến inverter hoặc các thiết bị điện khác. Tuy nhiên, nếu đấu nối cáp DC với đầu MC4 không đúng kỹ thuật, hệ thống có thể phát sinh tình trạng tiếp xúc kém, tăng điện trở, phát nhiệt tại điểm nối và ảnh hưởng đến hiệu suất cũng như độ an toàn của toàn bộ hệ thống.

Vì vậy, việc đấu nối cáp DC 4.0 với đầu MC4 đúng kỹ thuật cần được thực hiện đúng quy trình và sử dụng dụng cụ chuyên dụng. Bài viết dưới đây sẽ hướng dẫn chi tiết các bước thực hiện, những lỗi thường gặp và một số lưu ý quan trọng khi thi công hệ thống điện mặt trời.

Cáp DC 4.0mm² là gì?

Cáp DC 4.0mm² là loại cáp chuyên dụng được sử dụng để truyền tải điện một chiều trong hệ thống điện mặt trời. Tiết diện 4.0mm² được sử dụng phổ biến trong các hệ thống có khoảng cách và dòng điện phù hợp với thiết kế.

Khác với dây điện thông thường, cáp solar DC được thiết kế để làm việc trong điều kiện ngoài trời, thường xuyên tiếp xúc với tia UV, nhiệt độ cao, độ ẩm và các tác động từ môi trường.

Một số đặc điểm thường được yêu cầu đối với cáp DC năng lượng mặt trời gồm:

• Điện áp định mức cao, phù hợp với hệ thống PV.
• Khả năng chống tia UV và thời tiết tốt.
• Vỏ cách điện có khả năng chịu nhiệt.
• Khả năng chống cháy và hạn chế phát sinh khí độc tùy tiêu chuẩn.
• Độ bền cơ học cao.
• Phù hợp để sử dụng ngoài trời trong thời gian dài.

Khi lựa chọn cáp DC 4.0mm², ngoài tiết diện dây, người dùng nên kiểm tra tiêu chuẩn sản xuất, vật liệu cách điện, điện áp định mức và khả năng tương thích với đầu nối MC4.

Đầu MC4 có vai trò gì trong hệ thống điện mặt trời?

MC4 là loại đầu nối chuyên dụng được sử dụng phổ biến trong hệ thống điện mặt trời. Đầu nối giúp kết nối các đoạn cáp DC với nhau hoặc kết nối cáp từ tấm pin đến các thiết bị trong hệ thống.

Một bộ đầu nối MC4 thường gồm các thành phần như:

• Đầu đực và đầu cái.
• Chân tiếp điểm kim loại.
• Vỏ cách điện.
• Đai ốc siết cáp.
• Gioăng cao su chống nước.

Thiết kế của đầu MC4 giúp tạo ra mối nối chắc chắn, hạn chế nước và bụi xâm nhập khi được lắp đặt đúng cách.

Tuy nhiên, không phải tất cả đầu nối MC4 đều tương thích với mọi loại cáp DC. Vì vậy, cần kiểm tra đường kính ngoài của cáp, tiết diện dây dẫn và thông số của đầu nối trước khi bấm cos.

Chuẩn bị dụng cụ trước khi đấu nối cáp DC 4.0 với MC4

Để thực hiện đấu nối đúng kỹ thuật, nên chuẩn bị đầy đủ dụng cụ chuyên dụng.

Dụng cụ cần thiết

• Cáp DC solar 4.0mm².
• Đầu nối MC4 tương thích.
• Kìm tuốt dây chuyên dụng.
• Kìm bấm cos MC4 chuyên dụng.
• Cờ lê hoặc dụng cụ siết MC4.
• Dụng cụ kiểm tra điện nếu cần.
• Thiết bị bảo hộ lao động.

Không nên sử dụng kìm thông thường để bấm chân MC4 vì lực bấm không đồng đều có thể khiến tiếp điểm bị lỏng hoặc biến dạng.

Các bước đấu nối cáp DC 4.0 với đầu MC4

Bước 1: Kiểm tra cáp và đầu nối

Trước khi tiến hành, kiểm tra cáp DC 4.0mm² và đầu MC4.

Cần đảm bảo:

• Cáp không bị trầy xước hoặc hư hỏng lớp cách điện.
• Tiết diện cáp phù hợp với đầu nối.
• Đầu MC4 không bị nứt, biến dạng.
• Chân tiếp điểm không bị oxy hóa.
• Các chi tiết gioăng và đai ốc đầy đủ.

Đặc biệt, cần kiểm tra đầu MC4 có tương thích với loại cáp đang sử dụng hay không.

Bước 2: Cắt cáp đúng chiều dài

Đo chiều dài cáp cần sử dụng và cắt bằng dụng cụ phù hợp.

Không nên để cáp quá ngắn vì có thể gây căng tại đầu nối. Ngược lại, cáp quá dài sẽ làm tăng chiều dài đường dây và có thể làm tăng tổn hao điện áp.

Khi thi công thực tế, nên bố trí đường dây gọn gàng và tránh tạo các đoạn dây bị kéo căng.

Bước 3: Luồn các bộ phận của đầu MC4 vào cáp

Trước khi bấm chân tiếp điểm, cần luồn đúng thứ tự các bộ phận của đầu MC4 vào cáp.

Thông thường, đai ốc và gioăng cao su cần được đưa vào cáp trước khi bấm chân tiếp điểm.

Đây là bước nhiều người dễ bỏ qua.

Nếu bấm chân tiếp điểm trước nhưng quên luồn đai ốc hoặc gioăng, bạn sẽ phải tháo lại mối nối để thực hiện từ đầu.

Bước 4: Tuốt lớp vỏ cách điện

Dùng kìm tuốt dây chuyên dụng để loại bỏ một đoạn lớp vỏ cách điện ở đầu cáp.

Chiều dài tuốt dây phải phù hợp với thiết kế của đầu MC4 đang sử dụng. Không nên tuốt quá dài vì có thể làm lộ phần dây dẫn khi lắp hoàn thiện.

Đồng thời, tránh làm xước hoặc cắt vào các sợi đồng bên trong.

Lưu ý: Không nên dùng dao hoặc dụng cụ không chuyên dụng để tuốt cáp vì có thể làm tổn thương lõi dẫn điện.

Bước 5: Đưa lõi cáp vào chân tiếp điểm MC4

Sau khi tuốt cáp, đưa phần lõi dẫn điện vào chân tiếp điểm kim loại của MC4.

Đảm bảo lõi dây được đưa vào đúng vị trí và tiếp xúc đầy đủ với phần tiếp điểm.

Không để các sợi đồng bị xòe ra ngoài hoặc nằm lệch khỏi vị trí bấm.

Bước 6: Bấm chân MC4 bằng kìm chuyên dụng

Đây là bước quan trọng nhất trong quá trình đấu nối cáp DC 4.0 với MC4.

Đặt chân tiếp điểm vào đúng khuôn của kìm bấm MC4, sau đó thực hiện thao tác bấm theo hướng dẫn của nhà sản xuất đầu nối.

Mối bấm đạt yêu cầu cần:

• Chân tiếp điểm được bấm chắc.
• Lõi dây nằm đúng vị trí.
• Không làm biến dạng quá mức chân tiếp điểm.
• Không có sợi đồng bị bung ra.
• Không thể dễ dàng kéo tuột dây khỏi chân tiếp điểm.

Không nên bấm đi bấm lại nhiều lần tại cùng một vị trí vì có thể làm biến dạng chân tiếp điểm.

Bước 7: Lắp chân tiếp điểm vào vỏ MC4

Sau khi bấm xong, đưa chân tiếp điểm vào đúng phần vỏ MC4.

Đẩy chân tiếp điểm vào cho đến khi khóa đúng vị trí.

Khi lắp, cần đảm bảo:

• Chân tiếp điểm nằm đúng chiều.
• Cơ cấu khóa đã ăn khớp.
• Không có dấu hiệu lỏng hoặc lệch.

Bước 8: Siết đai ốc MC4

Tiếp theo, đưa gioăng và đai ốc vào đúng vị trí rồi siết lại.

Đai ốc có nhiệm vụ giữ cáp và giúp gioăng tạo độ kín cho đầu nối.

Không nên siết quá mạnh bằng dụng cụ không kiểm soát lực. Tốt nhất nên tuân thủ mô-men siết được quy định bởi nhà sản xuất đầu MC4.

Bước 9: Kiểm tra mối nối

Sau khi hoàn thành, tiến hành kiểm tra lại toàn bộ mối nối.

Có thể kiểm tra bằng cách:

• Kiểm tra bằng mắt.
• Kiểm tra cơ cấu khóa.
• Kiểm tra độ chắc của dây.
• Kiểm tra cực tính.
• Kiểm tra thông mạch khi cần.
• Kiểm tra điện trở tiếp xúc theo yêu cầu kỹ thuật của hệ thống.

Không nên đưa hệ thống vào vận hành ngay nếu phát hiện đầu nối lỏng, chân tiếp điểm lệch hoặc phần lõi đồng bị lộ.

Những lỗi thường gặp khi đấu nối cáp DC 4.0 với MC4

Dùng đầu MC4 không tương thích

Một lỗi khá phổ biến là sử dụng đầu MC4 không phù hợp với tiết diện hoặc đường kính ngoài của cáp.

Điều này có thể khiến mối nối không đạt độ kín và độ chắc cần thiết.

Bấm MC4 bằng kìm thông thường

Kìm bấm không đúng loại có thể khiến chân tiếp điểm bị bấm sai hình dạng, tạo ra điện trở tiếp xúc cao.

Đây là một trong những nguyên nhân có thể dẫn đến phát nhiệt tại đầu nối khi hệ thống hoạt động.

Tuốt dây quá dài

Nếu lớp cách điện bị tuốt quá dài, phần lõi dẫn điện có thể bị lộ ra ngoài sau khi hoàn thiện.

Điều này làm giảm khả năng cách điện và bảo vệ của đầu nối.

Bấm không đủ lực

Mối bấm lỏng có thể khiến diện tích tiếp xúc giảm, từ đó làm tăng điện trở tiếp xúc.

Trong quá trình vận hành, điểm tiếp xúc có thể nóng lên và ảnh hưởng đến độ an toàn của hệ thống.

Không kiểm tra cực tính

Trong hệ thống điện mặt trời DC, việc đấu nhầm cực dương (+) và cực âm (-) có thể gây ra sự cố cho hệ thống.

Do đó, cần kiểm tra cực tính trước khi kết nối vào inverter hoặc các thiết bị khác.

Trộn lẫn đầu nối của các hãng khác nhau

Không nên mặc định rằng mọi đầu nối có hình dáng giống MC4 đều có thể kết nối với nhau.

Tốt nhất nên sử dụng các đầu nối được nhà sản xuất xác nhận tương thích với nhau.

Cáp DC 4.0mm² có phù hợp với hệ thống điện mặt trời không?

Cáp 4.0mm² là một trong những tiết diện phổ biến trong hệ thống điện mặt trời. Tuy nhiên, việc lựa chọn cáp không nên chỉ dựa vào công suất tấm pin.

Cần xem xét đồng thời:

• Điện áp hệ thống.
• Dòng điện của chuỗi pin.
• Chiều dài đường dây.
• Điều kiện lắp đặt.
• Nhiệt độ môi trường.
• Phương pháp đi dây.
• Mức sụt áp cho phép.
• Tiêu chuẩn kỹ thuật của hệ thống.

Ví dụ, dòng điện DC có thể được xác định theo công thức:

I = P / U

Trong đó:

• I: dòng điện (A)
• P: công suất (W)
• U: điện áp (V)

Tuy nhiên, để lựa chọn tiết diện cáp chính xác, cần tính toán đầy đủ cả khả năng tải dòng và sụt áp trên toàn tuyến.

Tiêu chí lựa chọn cáp DC 4.0mm² chất lượng

Khi mua cáp DC năng lượng mặt trời 4.0mm², người dùng nên quan tâm đến các yếu tố sau:

Tiêu chuẩn sản phẩm

Ưu tiên sản phẩm có tiêu chuẩn phù hợp với ứng dụng điện mặt trời như EN 50618, IEC 62930 và các chứng nhận liên quan.

Khả năng chống UV

Cáp solar thường được lắp đặt ngoài trời nên khả năng chống tia cực tím là yếu tố quan trọng.

Vật liệu cách điện

Các loại vật liệu chuyên dụng như XLPO có khả năng đáp ứng tốt môi trường làm việc ngoài trời và nhiệt độ cao.

Điện áp định mức

Cần lựa chọn cáp có điện áp định mức phù hợp với cấu hình hệ thống PV.

Khả năng tương thích với MC4

Đường kính ngoài của cáp phải phù hợp với gioăng và cơ cấu kẹp của đầu MC4.

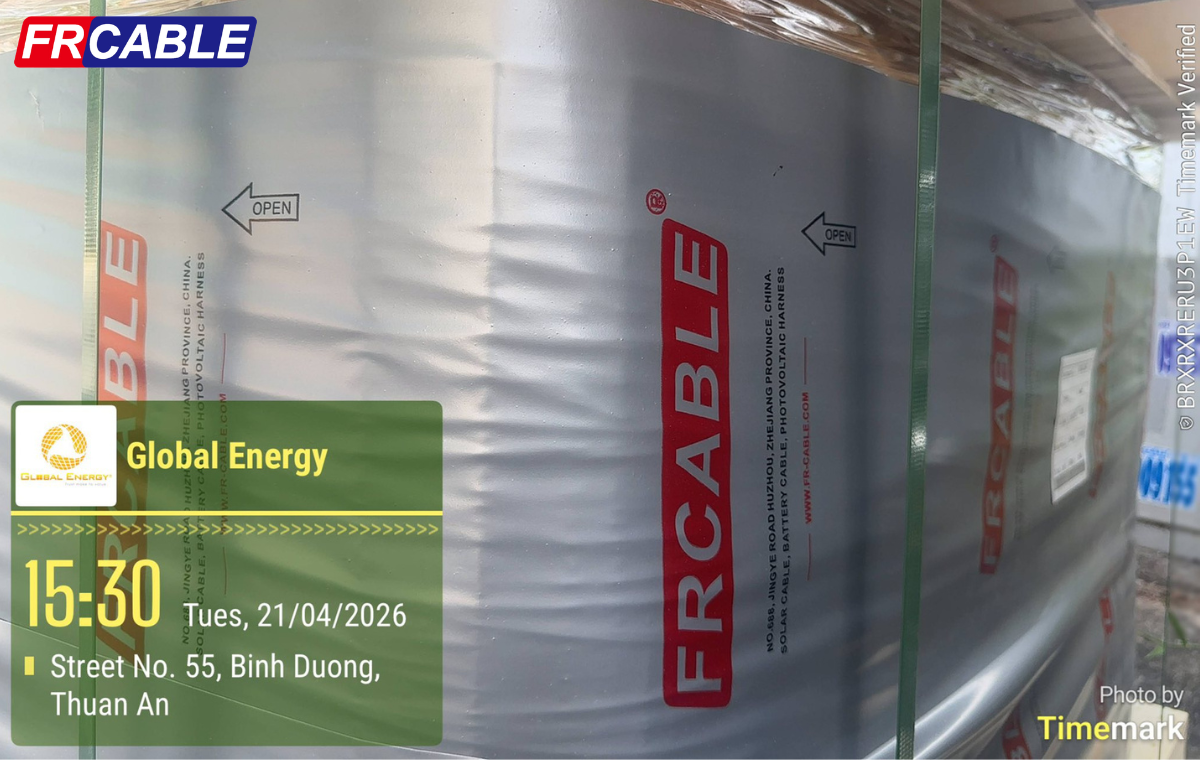

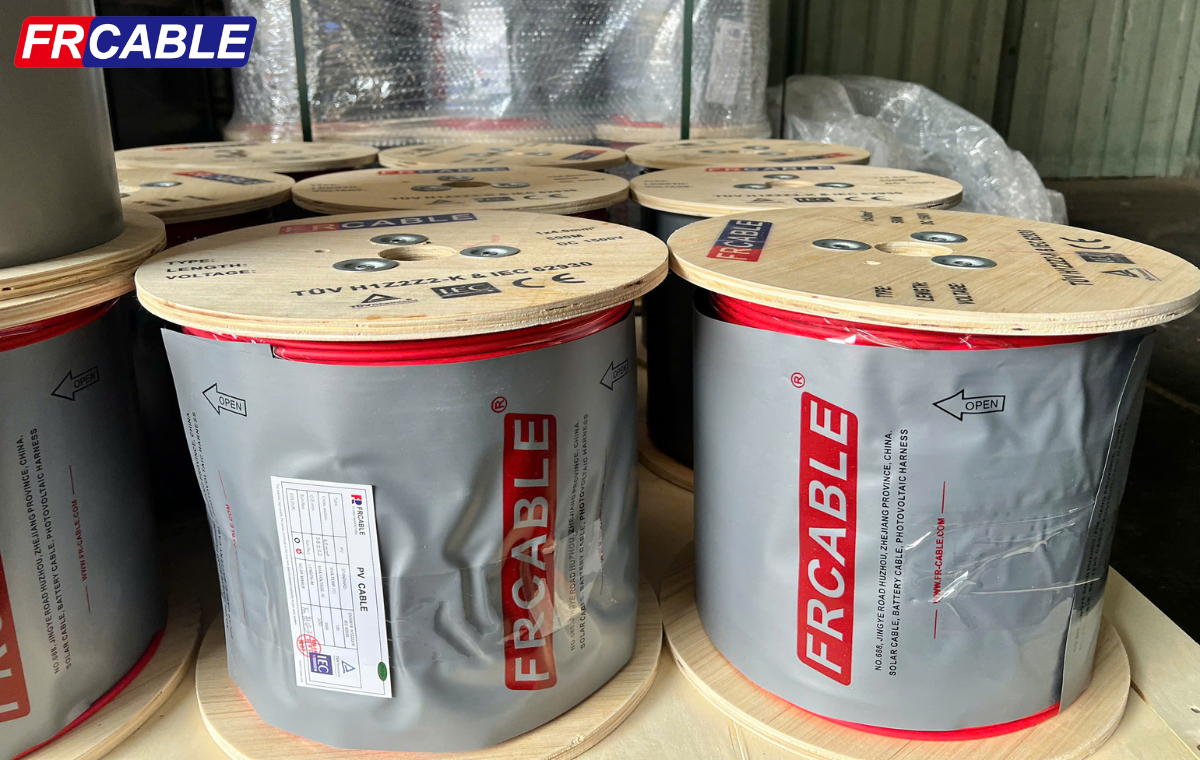

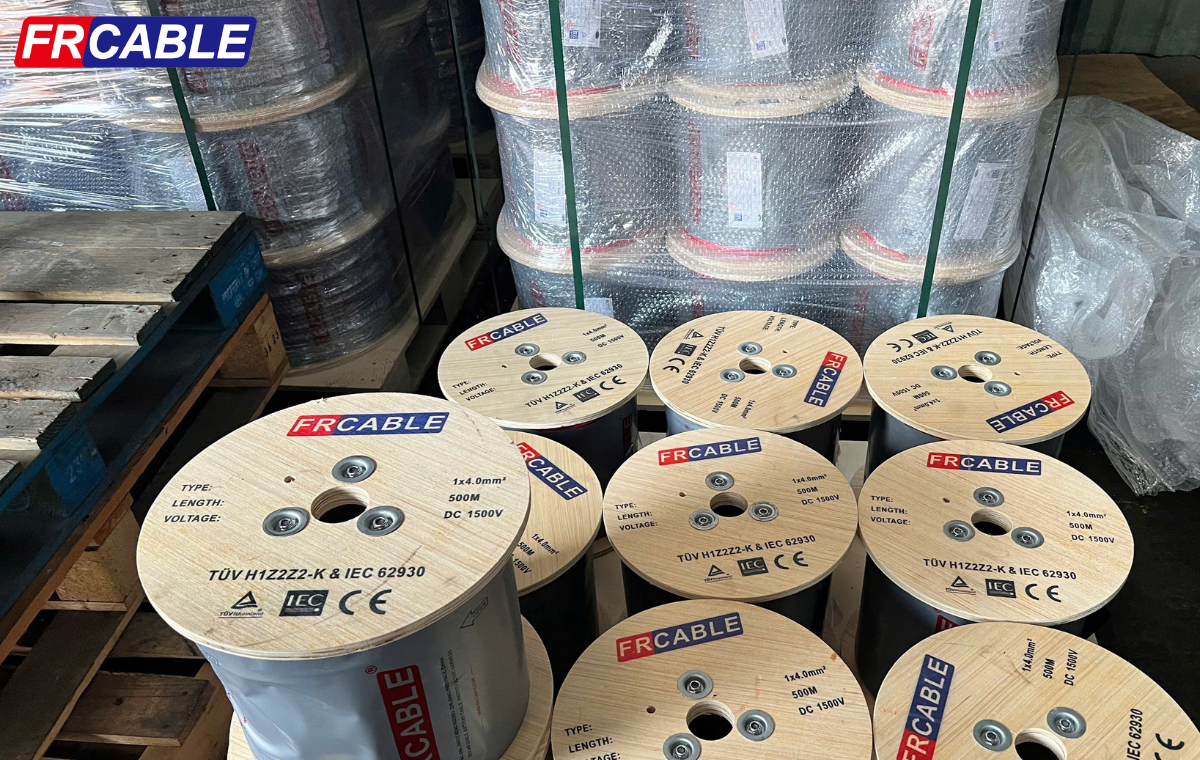

Cáp DC FR-CABLE 4.0mm² – giải pháp cho hệ thống điện mặt trời

FR-CABLE FREI041 4.0mm² là dòng cáp DC được thiết kế cho hệ thống điện mặt trời, phù hợp sử dụng trong các tuyến kết nối giữa tấm pin, hộp đấu nối và inverter tùy theo thiết kế hệ thống.

Sản phẩm sử dụng cấu trúc cáp chuyên dụng cho điện mặt trời với các đặc tính như:

• Tiết diện: 4.0mm².
• Điện áp định mức: 1.5kV DC.
• Kết cấu phù hợp ứng dụng PV.
• Cách điện XLPO.
• Khả năng chống tia UV.
• Halogen Free.
• Flame Retardant.
• Đáp ứng các tiêu chuẩn TÜV EN 50618 và IEC 62930.
• Tuổi thọ thiết kế có thể lên đến 25 năm trong điều kiện sử dụng phù hợp.

Khi sử dụng FR-CABLE cùng đầu MC4 tương thích, việc bấm và lắp đặt cần thực hiện đúng hướng dẫn kỹ thuật của nhà sản xuất cáp và đầu nối để đảm bảo độ an toàn và độ bền của hệ thống.

Lưu ý an toàn khi đấu nối cáp DC solar

Điện áp DC trong hệ thống điện mặt trời có thể ở mức cao và vẫn có thể xuất hiện khi tấm pin đang nhận ánh sáng.

Vì vậy, khi thi công cần:

• Ngắt các nguồn điện liên quan trước khi thao tác.
• Sử dụng dụng cụ cách điện phù hợp.
• Mang đầy đủ thiết bị bảo hộ.
• Không thao tác trên đầu nối khi hệ thống đang có điện nếu không được phép.
• Kiểm tra cực tính trước khi kết nối.
• Không sử dụng cáp hoặc đầu MC4 đã bị hư hỏng.
• Không để đầu nối tiếp xúc trực tiếp với nước khi chưa được lắp đặt đúng chuẩn.
• Tuân thủ hướng dẫn của nhà sản xuất và quy định an toàn điện hiện hành.

Đối với hệ thống công suất lớn hoặc điện áp cao, việc thi công nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Kết luận

Đấu nối cáp DC 4.0 với đầu MC4 đúng kỹ thuật không chỉ đơn giản là bấm dây vào đầu nối mà cần đảm bảo toàn bộ quá trình từ lựa chọn cáp, lựa chọn đầu MC4 tương thích, tuốt dây, bấm chân tiếp điểm, lắp vỏ, siết đầu nối cho đến kiểm tra sau khi hoàn thiện.

Một mối nối MC4 được thực hiện đúng kỹ thuật sẽ giúp giảm nguy cơ tiếp xúc kém, phát nhiệt và sự cố trong quá trình vận hành hệ thống điện mặt trời.

Khi lựa chọn cáp DC 4.0mm², nên ưu tiên sản phẩm có nguồn gốc rõ ràng, đáp ứng tiêu chuẩn dành cho hệ thống PV và tương thích với đầu nối MC4. FR-CABLE FREI041 4.0mm² là một lựa chọn phù hợp cho nhiều ứng dụng kết nối trong hệ thống điện mặt trời, đặc biệt khi yêu cầu về độ bền, khả năng chống UV và tiêu chuẩn kỹ thuật được đặt lên hàng đầu.
